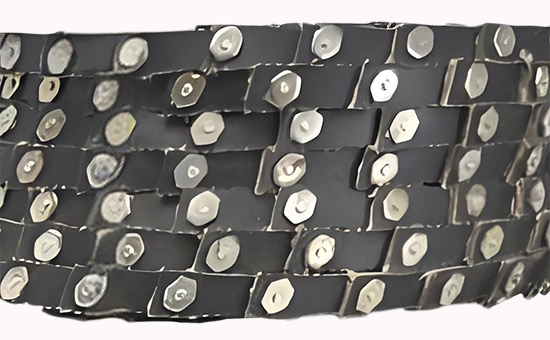

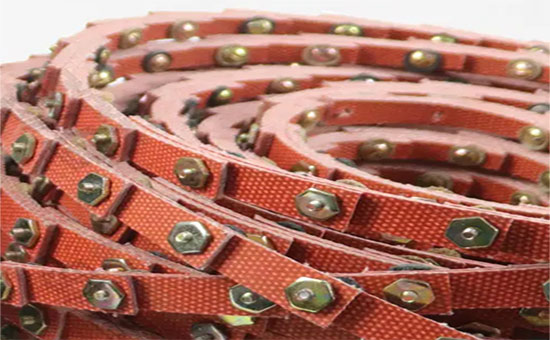

活絡(luò)V帶由多個相同的硫化多層掛膠帆布用鉚釘或螺栓連接而成，具有高強度、高拉力、不拉長、耐高溫、耐酸堿、耐腐蝕等性能特點。紅色活絡(luò)V帶帆布擦膠一般以天然橡膠為主要原料加工而成，適量使用紅色再生膠可有效降低原料成本?；罱j(luò)V帶帆布擦膠摻用紅色再生膠需要考慮哪些問題？如何設(shè)計含再生膠的紅色活絡(luò)V帶帆布擦膠配方？

1.活絡(luò)V帶帆布擦膠性能需求

活絡(luò)V帶帆布擦膠可以賦予V帶良好的物理機械性能，包括較高的拉伸強度、較好的耐磨性以及耐屈撓性，保證傳動帶在工作過程中能夠承受一定的拉力而不輕易斷裂，可以抵抗與帶輪之間的摩擦，延長使用壽命。

活絡(luò)V帶帆布擦膠要求所用膠料具備良好的粘合性，硫化前對帆布纖維（如棉、合成纖維）具有良好的濕潤和粘附能力；良好的彈性、扯斷伸長率E4LYY124和耐屈撓性，確保膠料在反復(fù)彎曲變形后不易開裂；一定的拉伸強度和定伸應(yīng)力，平衡膠料的剛性與彈性，避免過軟導(dǎo)致變形過大或過硬導(dǎo)致應(yīng)力集中；較好的耐磨性、耐老化性能，抵抗帶體與帶輪間的摩擦損耗，適應(yīng)各種工作環(huán)境。

2.活絡(luò)V帶帆布擦膠摻用紅色再生膠硫化配方

天然橡膠 40份，紅色再生膠 60份，氧化鋅 3份，硬脂酸 1.5份，防老劑RD 1份，防老劑BLE 0.5份，白炭黑 12份，碳酸鎂 9份，古馬隆樹脂 3.5份，機油 3.5份，立德粉 6份，鐵紅 2份，橡膠大紅 3份，促進劑M 0.55份，促進劑DM 1.05份，促進劑TMTD 0.1份，硫黃 2.1份；合計 148.8份。

3.紅色活絡(luò)V帶帆布擦膠摻用紅色再生膠需要考慮的問題

紅色活絡(luò)V帶帆布擦膠摻用紅色再生膠降低成本時，需要綜合考慮膠料各性能的平衡，以及膠料加工工序，尤其是膠料的流動性和硫化速度等性能，需要與生產(chǎn)設(shè)備和工藝參數(shù)相匹配，確保生產(chǎn)過程順利進行。與純天然橡膠相比，摻用紅色再生膠的膠料流動性、可塑性更好，耐老化性能更好。

4.紅色活絡(luò)V帶帆布擦膠摻用紅色再生膠配方設(shè)計要點

（1）橡膠原料：天然橡膠/紅色再生膠并用制備活絡(luò)V帶帆布擦膠時，天然橡膠、紅色再生膠作為基礎(chǔ)膠料，可以提供良好的彈性與拉伸強度，建議選擇再生膠時，選擇彈性好、比重小、無雜質(zhì)、質(zhì)量穩(wěn)定的產(chǎn)品。

（2）補強劑選擇：白炭黑作為補強劑時，它的細小顆粒能填充到橡膠分子之間，增強膠料的強度和耐磨性，可以有效提高天然橡膠/紅色再生膠活絡(luò)V帶帆布擦膠膠料力學(xué)性能與耐磨性能；適量使用碳酸鎂，提高膠料耐熱性和耐化學(xué)腐蝕性。

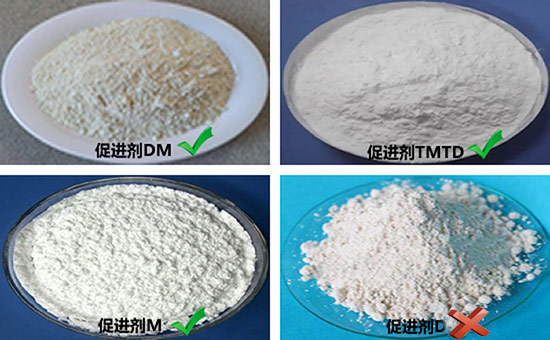

（3）硫化體系：以天然橡膠、紅色再生膠為主要原料制備紅色活絡(luò)V帶帆布擦膠時，多使用硫黃-促進劑體系，促進劑M/DM/TMTD配合使用可以調(diào)節(jié)硫化速度，保證膠料充分硫化，形成穩(wěn)定的硫化膠網(wǎng)絡(luò)結(jié)構(gòu)，提高活絡(luò)V帶成品物理機械性能和耐久性。

（4）防老劑：防老劑RD和防老劑BLE配合使用，顯著提高橡膠制品的耐熱氧老化、耐臭氧老化和耐屈撓性能。防老劑RD對熱和氧引起的老化防護效果極佳，但對屈撓老化防護效果較差；防老劑BLE對熱、氧、臭氧、氣候和屈撓等有良好的防護性能。

（5）著色劑：紅色活絡(luò)V帶帆布擦膠使用紅色再生膠降成本時，著色劑主要使用鐵紅和橡膠大紅，合理控制用量，既能保證膠料外觀顏色均勻，又不會影響膠料性能。

（6）軟化劑：機油作為軟化劑，進一步改善天然橡膠/紅色再生膠并用膠加工性能。

在以天然橡膠為主要原料生產(chǎn)的紅色活絡(luò)V帶配方中使用紅色再生膠降成本時，橡膠制品廠家還需要適當(dāng)調(diào)整生產(chǎn)工藝參數(shù)，后續(xù)與您討論相關(guān)問題。

獨家原創(chuàng)文章【商業(yè)授權(quán)】無書面授權(quán)禁止任何形式轉(zhuǎn)載，摘抄、節(jié)選。關(guān)注鴻運橡膠：學(xué)習(xí)再生橡膠生產(chǎn)橡膠制品的工藝配方和原料的技術(shù)，幫您降低成本增加利潤。
